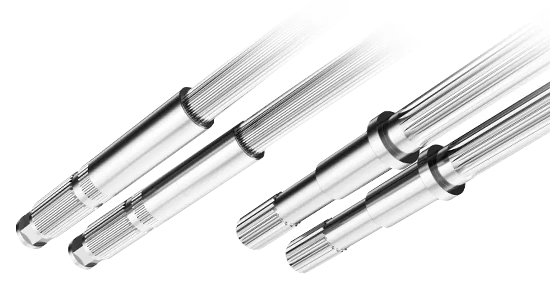

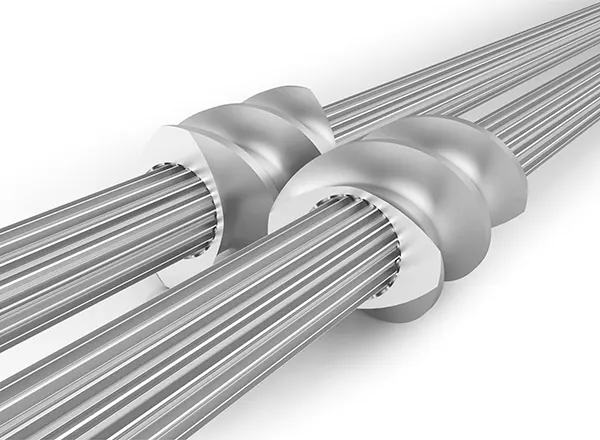

Ejes de husillo para extrusoras de doble husillo
El eje de husillo soporta los elementos del conjunto y transmite el par desde la caja de engranajes. Durante el funcionamiento está sometido a esfuerzos de torsión y cargas axiales, por lo que sus propiedades mecánicas y su geometría son fundamentales para la rigidez, el montaje y la estabilidad del conjunto.
- Geometrías de acoplamiento: chaveta única, chaveta tipo R, estriado rectangular, hexagonal y estriado de evolvente
- Diámetro Ø10–200 mm
- Longitudes disponibles 1–15 m, para equipos desde escala de laboratorio hasta extrusoras industriales de gran tamaño
El material, el tratamiento térmico y la precisión del estriado influyen en la transmisión del par, el ajuste de los elementos de husillo y el comportamiento del conjunto. Su selección cobra especial importancia en aplicaciones con cargas elevadas y alto par de funcionamiento.
LESUN fabrica ejes de husillo en aceros aleados de alta resistencia, con tratamientos térmicos seleccionados según las condiciones de trabajo. Los perfiles estriados y las uniones por chaveta se mecanizan para favorecer el posicionamiento de los elementos y una transmisión de par adecuada. También se ofrecen configuraciones compatibles con diferentes plataformas de extrusión de doble husillo.
Perfiles de eje
-

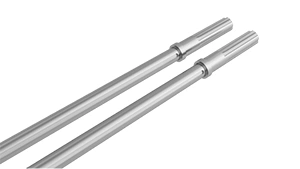

Eje con chaveta única -

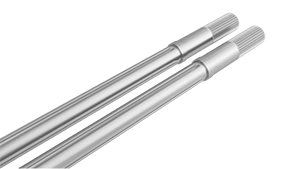

Eje con estriado rectangular -
Eje de perfil hexagonal -

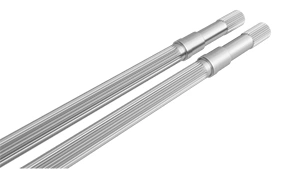

Eje con estriado de evolvente -

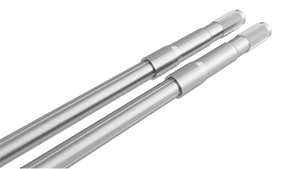

Eje con chaveta tipo R
Métodos de fabricación
- Compatible con equipos de husillos de Ø180 mm o superior;

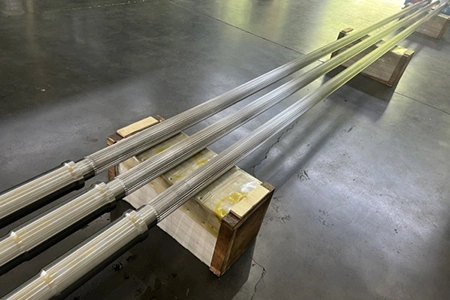

- Relación longitud/diámetro máxima de 68D y longitud de hasta 15 m.
Accesorios para ejes de husillo
- Diámetro: Ø10–200 mm
- Longitud: 1.000–15.000 mm
- Relación : 1–68D
- Normas para estriados de evolvente: DIN 5480/ GB/T 3478/ANSI B92.1/ISO 4156/JIS B 1602
- Tipo de acoplamiento: Chaveta única / estriado rectangular / hexagonal / estriado de evolvente / a medida
- Módulo del estriado: 1,5 / 2,0 / 2,5 / 3,0 / 4,0
- Material: A40 / A70 / A80 / acero inoxidable
- Resistencia a la tracción: ≥1250 MPa
- Límite elástico: ≥1050 MPa
- Nivel de par específico: 5–18
(Las distintas calidades de material abarcan niveles de par específico de 5 a 18, según la información del fabricante.)
| Producto | Código | Material | Proceso |
| Eje de husillo | A40 | Acero estructural aleado | Temple en toda la sección |
| A70 | Acero para herramientas de trabajo en caliente | Temple en toda la sección | |
| A80 | Acero para herramientas de trabajo en caliente | Temple en toda la sección | |
| S60 | Acero inoxidable martensítico | Templado y revenido |

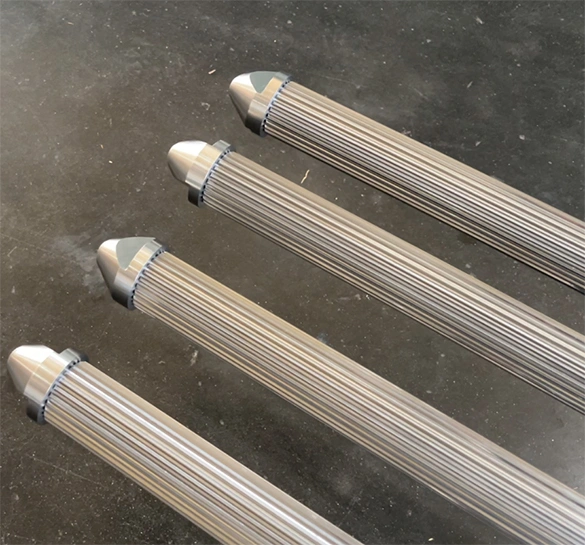

- Mecanizado de precisión de los estriados: el control dimensional de los perfiles permite obtener un ajuste preciso entre el eje y los elementos de husillo, lo que ayuda a limitar las holguras y las concentraciones de esfuerzos durante la transmisión del par
- Materiales y tratamientos térmicos: selección de aceros aleados según el nivel de par y las condiciones de funcionamiento, con tratamientos térmicos orientados a combinar resistencia mecánica y tenacidad

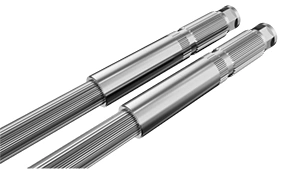

- Laminado en frío de estrías: LESUN emplea estrías de evolvente laminadas en frío para aplicaciones de alto par específico, incluidas configuraciones de 11 Nm/cm³ o superiores. A diferencia del mecanizado con arranque de viruta, el laminado conforma el perfil mediante deformación plástica y conserva la continuidad del flujo de material. Según el fabricante, este proceso favorece la resistencia a torsión y a fatiga en condiciones de carga elevada

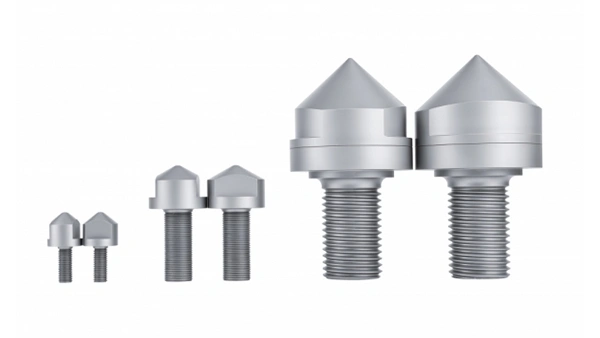

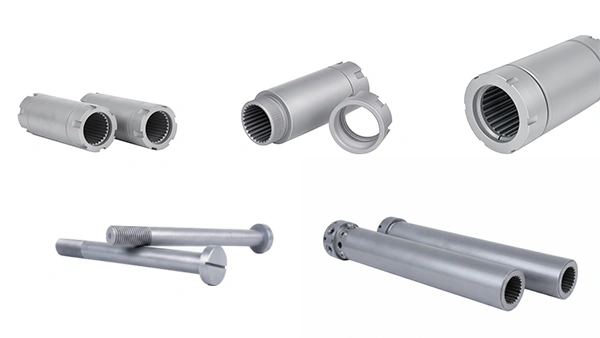

- Personalización de repuestos compatibles con OEM: diseño y fabricación de puntas de husillo y manguitos estriados para distintas plataformas de extrusión de doble husillo
